２０１０年
２月２０日

昼休みにハーレーをいじる・・・・
ようやくＨＩＤの配線をやる気になった？

Harley-Davidson XDL 1450 (2001MY)

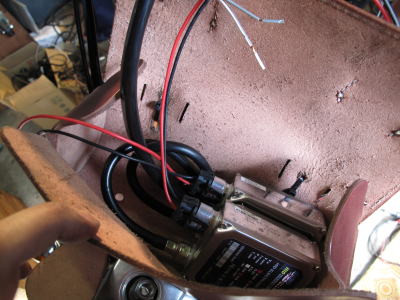

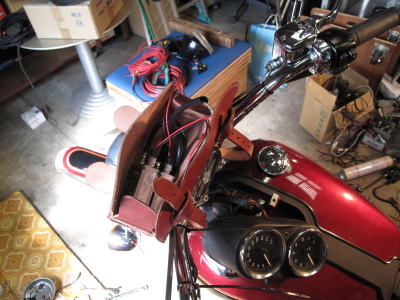

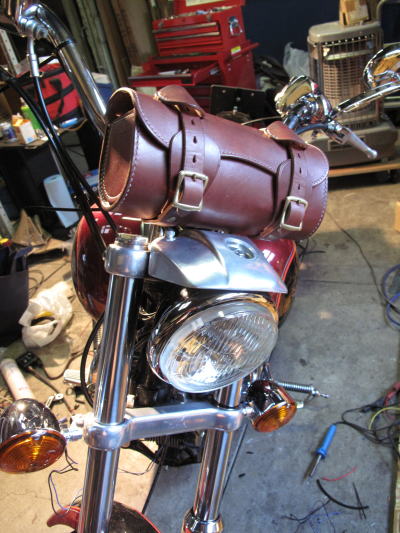

	ということでハーレーのＨＩＤを配線した。 基本的には新設のハンドルスイッチ（ライトのＯＮ／ＯＦＦ）で リレーのアース側をＯＮ／ＯＦＦしてライトスイッチとして・・・ ヘッドライトに行っているＨｉ／Ｌｏの電源で各のリレーを作動 させることに・・・まあ、基本ですが。 そいつをツールバッグの中にバラストと共に押し込むわけだ。 メインの電源はバッテリーからヒューズを介してタンク下を通す。 それが、30Ａ対応のケーブル（ちょっと太め）を純正のハーネスに 沿って押し込んだら、きれいに前から出てきて・・・・ あらまあ！手間が省けてしまった。 あとは見えるところをチューブに通して一丁上がり！ と思ったら防水のヒューズケースが欠品だった。 車と違って防水タイプじゃないと・・・・・ レイアウトをして思ったこと。 このバッグの中にバラストやらリレーが入っているようには 見えないだろうなあ・・・・ ＥＴＣも将来はここに入るわけで・・・・うっしっし・・・
